BOMBA HIDRÁULICA VARIABLE REXROTH A4VSO

Precio de producto reman: CONSULTAR PRECIOS MODELOS €
* Precio sin IVA y sin transporte

BOMBA

HIDRÁULICA

VARIABLE

REXROTH

A4VSO

Solicitar +info
Categoría:

Descripción

Bomba variable de pistones axiales Rexroth A4VSO



– Bomba robusta de alta presión para aplicaciones industriales.

– Tamaño 40 … 1000, como A4VSO 40/DR, A4VSO 71/DP, A4VSO 125/DFR, A4VSO 180/LR, A4VSO 250/MA, A4VSO 355/EM, A4VSO 500/HM, A4VSO 750/HS, A4VSO 1000 /HD, A4VSLO 750/DR.

– Presión nominal 350 bar.

– Presión máxima 400 bar.

– Circuito abierto.

Las bombas de pistón Rexroth se utilizan ampliamente en sistemas de alta presión, gran flujo y alta potencia y campo de ajuste de flujo, como cepilladoras, brochadoras, prensas hidráulicas y maquinaria de construcción. Otros como: prensas de cerámica, prensas de forja, maquinaria de construcción, sistemas hidráulicos de acero, maquinaria metalúrgica, maquinaria de plásticos, plásticos químicos, construcción naval, maquinaria de fundición a presión de aluminio, etc. La bomba de pistón axial variable de presión constante de la serie A4VSO de Rexroth es ampliamente utilizada en el industria del mundo. Especialmente, es muy común su uso en condiciones metalúrgicas pesadas y de alta presión. Su rendimiento de control es mantener constante la presión del sistema, solo generar el flujo requerido para impulsar la carga, de modo que el sistema genere menos calor, alta eficiencia y ahorre energía.

Para bomba: un motor aplica torsión al eje impulsor. El cilindro gira con el eje de transmisión, girando con él los pistones. En cada rotación, los pistones realizan un movimiento de carrera definido por el paso del plato oscilante. Las almohadillas antideslizantes se sujetan y guían a lo largo de la superficie de deslizamiento de la placa oscilante mediante la placa de retención. Durante una rotación, cada pistón se mueve sobre los puntos muertos inferior y superior de regreso a su posición inicial. Durante esta acción, el volumen de fluido definido por la superficie del pistón y la carrera se alimenta o extrae a través de las dos ranuras de control en la placa de control. En el lado de baja presión, el fluido fluye hacia la cámara del pistón que se agranda a través del puerto de succión. Al mismo tiempo, en el lado de alta presión, los pistones empujan el líquido fuera de la cámara del cilindro hacia el sistema hidráulico.

Para control: el ángulo de giro del plato oscilante es infinitamente variable. Al cambiar el ángulo de giro, cambia la carrera del pistón y, por lo tanto, el desplazamiento. El ángulo de giro se controla hidráulicamente a través del pistón de carrera. El plato oscilante está montado para facilitar el movimiento en cojinetes giratorios. Aumentar el ángulo de giro aumenta el desplazamiento; reducir el ángulo da como resultado una reducción correspondiente en el desplazamiento. El ángulo de giro nunca se puede girar completamente a cero porque se necesita una cantidad mínima de líquido hidráulico para: enfriar los pistones; suministro del control; compensando el líquido de drenaje de la caja y lubricando todas las piezas móviles.

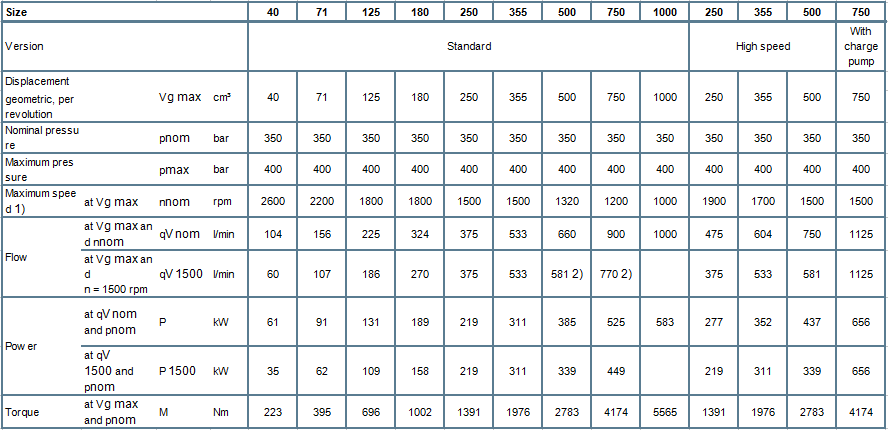

Datos técnicos de Rexroth A4VSO
1) Estos valores son válidos a una presión absoluta de 1 bar en la conexión de aspiración S y para el rango de viscosidad óptimo νopt
2) Vg < Vg máx.

Características de la bomba de pistón Rexroth A4VSO

– Accionamiento pasante para el montaje de otras bombas hasta el mismo tamaño nominal

– Bomba de pistones axiales con diseño de plato oscilante para accionamientos hidrostáticos en funcionamiento en circuito abierto

– El fl ujo es proporcional a la velocidad y el desplazamiento del accionamiento de entrada. Al ajustar el ángulo del plato oscilante, es posible variar infinitamente el flujo de salida.

– Excelentes características de succión

– Bajo nivel de ruido

– Bomba robusta con una vida útil muy larga

– Diseño modular

– Tiempos de respuesta de control cortos

– Variable a través de opciones de manejo

– Indicador visual de ángulo de giro

– Posición de montaje opcional

– Posibilidad de funcionamiento con fluidos HF con datos operativos reducidos
