Descripción
MEDIDOR ULTRASÓNICO SL800
Detección de fugas de aire comprimido rápida y económica
Con este juego de detector ultrasónico profesional puede localizar, de forma rápida, económica y sin contacto, fugas en redes de aire comprimido, sistemas de análisis y tuberías ocultas incluso a varios metros de distancia.
Incluso las filtraciones más pequeñas en conductos de aire comprimido hacen que aumente la fricción en el lugar por donde se escapa el gas y generan sonidos en una frecuencia ultrasónica que no es audible para las personas.
De la misma manera, se puede detectar a tiempo el desgaste en las piezas móviles de las máquinas.
Esas vibraciones acústicas originadas por la fricción del aire son captadas por la sonda del SL800R y transformadas, mediante la técnica de transductor potente, en sonido audible que es reproducido a través de los auriculares insonorizados y además mostrado en un gráfico de barras LED de diez segmentos en forma de valor indicativo.
Combinar el registro de forma visual y de forma auditiva con un volumen de los auriculares adaptable permite trabajar con concentración incluso cuando la visibilidad es mala y hay ruido ambiental.
Para la aplicación de ultrasonidos que tiene lugar en la prueba de estanqueidad de sistemas sin presión como depósitos, contenedores o cámaras climatizadas e instalaciones de ventilación se incluye en el juego además el transmisor SL800T.
La detección ultrasónica con el juego SL800 le ofrece este abanico de posibilidades de empleo:
SL800R con sonda de sonido propagado por estructuras sólidas
- Detección temprana de desgastes en rodamientos de bolas, de rodadura o de deslizamiento
- Comprobación de la cavitación de bombas centrífugas
- Control de estanqueidad de griferías
- Comprobación de continuidad y de funcionamiento de los separadores de agua condensada
La sonda utiliza el sonido propagado como portador de estados y procesos internos. Con ello la combinación de aparatos actúa como un estetoscopio electrónico.

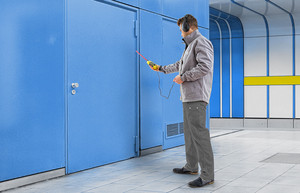

SL800R con sonda de sonido propagado por el aire
- Búsqueda de fugas en conductos y tuberías no ocultos
- Comprobación de pérdidas causadas por fugas en redes de tubos llenos de gas incluso durante el funcionamiento.
- Detección de fugas en instalaciones de vapor de alta presión
- Localización de grietas capilares, soldaduras mal hechas o uniones por brida desgastadas.
- Localización de fugas en todas las griferías y elementos de unión accesibles en los cuales tengan lugar procesos bajo vacío o alta presión.

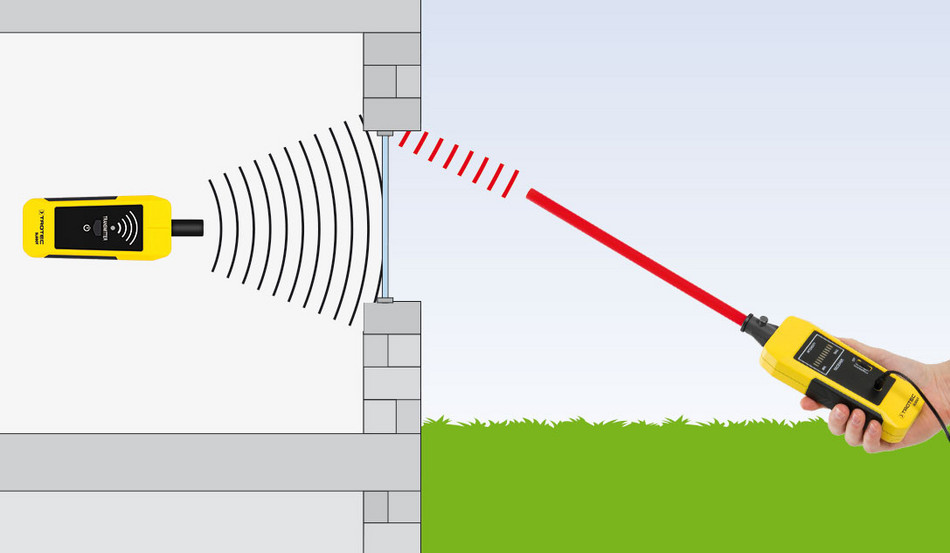

SL800R con sonda de sonido propagado por el aire y transmisor ultrasónico SL800T
- Comprobación de estanqueidad para determinar el origen de deficiencias energéticas, por ejemplo en puertas o ventanas de edificios
- Comprobación de estanqueidad de depósitos, carcasas o cámaras climatizadas
- Aplicación de ultrasonidos a depósitos o contenedores para comprobar los componentes de estanqueidad
Ejemplos de pérdidas por fugas en sistemas de aire comprimido
Incluso en las fugas más pequeñas en sistemas de aire comprimido se escapan continuamente grandes cantidades de aire a una alta velocidad, lo cual ocasiona unos costes de funcionamiento notablemente más altos:
| Tamaño de la fuga | Cantidad de aire que se escapa a 8 bar | Pérdida de energía** | |
|---|---|---|---|
| [ø mm] | [l/min] | [l/año]* | [kWh/a] |
| 1 | 75 | 39.420.000 | 5.125 |
| 2 | 260 | 136.656.000 | 17.765 |
| 3 | 600 | 315.360.000 | 40.997 |
| 4 | 1.100 | 578.160.000 | 75.161 |
