Descripción
Módulo de medición CAN de fibra óptica para medición de temperatura
El nuevo módulo de medición CAN de fibra óptica imc CANSAS-FBG-T8 hace que las pruebas en entornos de alto voltaje sean más seguras y sencillas. Gracias al método de funcionamiento óptico, el punto de medición y el instrumento están totalmente desacoplados. Con ocho entradas ópticas, el módulo puede medir temperaturas en niveles eléctricos arbitrarios utilizando sensores especialmente desarrollados con tecnología de red de fibra Bragg (FBG). Los datos se envían a través de CAN.
de un vistazo
- 8 canales
- Medición de temperatura
- Tasa de muestreo de 1 kHz
- Ancho de banda de 100 Hz
- Salida CAN
-
Tecnología de sensores patentada
Los sensores de temperatura de fibra óptica de imc se han desarrollado especialmente para su uso con el módulo de medición CAN. El sensor patentado se basa en una fibra óptica monomodo con una rejilla de Bragg de fibra inscrita («FBG»), que está integrada en una carcasa capilar de vidrio muy delgada con un diámetro de menos de 1 mm. Por lo tanto, reacciona extremadamente rápido y se puede instalar en los espacios más pequeños.
-
Tamaños de sensores
imc FBG-temp xxs s Propiedades muy pequeño y rápido particularmente robusto Diámetro 0,5mm 1,5mm Tiempo de respuesta 0,2 s 1,5 s Rango de operación -40°C … +220°C Cómoda técnica de manejo y conexión
Los sensores FBG de imc están equipados con la robusta tecnología de conector E2000/APC. Tiene una tapa protectora integrada en el lado del sensor y del equipo de medición, de modo que la fibra óptica está protegida contra el polvo y la suciedad. Tan pronto como el conector se enchufa en el enchufe, la tapa se abre automáticamente. Un mecanismo de bloqueo evita que el conector se suelte accidentalmente después de la conexión. Y si el cable fuera demasiado corto, los usuarios pueden extenderlo en cualquier momento mediante un acoplamiento y un cable de conexión óptica.

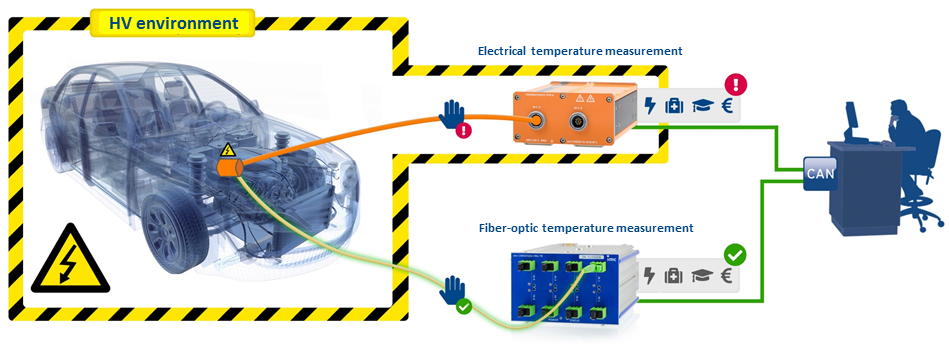

Medición segura en entornos de alta tensión
Cuando se trabaja con voltajes superiores a 50 V, son obligatorias medidas de protección integrales. Esto también se aplica a la tecnología de medición involucrada, si está conectada eléctricamente. Los posibles problemas de seguridad en el trabajo se alivian sustancialmente con la tecnología de medición de fibra óptica de imc: los sensores basados en fibra no tienen conductividad eléctrica alguna. Por lo tanto, no son necesarios equipos específicos relacionados con la seguridad ni capacitación especial del personal operativo. También son innecesarios los complejos y costosos aislamientos de cables clasificados para alta tensión.
Resultados de medición limpios a pesar del entorno de alto voltaje
En particular, los usuarios que realizan mediciones en entornos de alto voltaje o en el campo de la electromovilidad se benefician de la solidez de la tecnología de fibra óptica. Gracias al principio de medición óptica, esta tecnología es inmune a las interferencias electrostáticas y electromagnéticas, que suelen ser un problema cuando se utiliza la tecnología de medición clásica en entornos de alta tensión.
Fácil manejo gracias a los pequeños diámetros de cable
Si bien el elaborado y grueso aislamiento de alto voltaje de los cables sensores eléctricos es obsoleto, el tamaño de los cables sensores de fibra FBG es de menos de un milímetro de diámetro. Por lo tanto, requieren un 90 % menos de espacio que los cables de alta tensión clásicos con un diámetro de 3-4 mm. Una ventaja importante, especialmente para mediciones multicanal con cientos de sensores. Los arneses de cables se pueden instalar más fácilmente y se adaptan mejor a los pasamuros estrechos.
Medición en el interior de los devanados de motores eléctricos
Los sensores de temperatura FBG especialmente delgados (tipo „xxs“) tienen un diámetro de solo 0,5 mm en su zona activa. Esto facilita el montaje y permite aplicaciones completamente nuevas. Por ejemplo, los sensores se pueden insertar directamente en el devanado de motores eléctricos sin alterar las propiedades del motor (en particular, las características de campo) gracias a su pequeño tamaño. La respuesta muy rápida del sensor de fibra óptica permitirá registrar con precisión, por ejemplo, el calentamiento del devanado en condiciones de carga dinámica. Una tarea que antes difícilmente podía resolverse con la tecnología de sensores clásica (PT100 o termopar).
Fácil de operar
Le hemos dado gran importancia a una operación cómoda: Simplemente conecte el sensor imc FBG al módulo e ingrese los datos característicos en el software imc CANSAS o transfiéralos directamente a través de Arrastrar y Soltar desde la base de datos imc SENSORS: la medición puede comenzar.
Combinación de tecnología de medición eléctrica y de fibra óptica
El módulo de medición CAN de fibra óptica es eléctrica y mecánicamente compatible con la serie imc CANSAS flex . Esto significa que se puede conectar a cualquier módulo de medición de la serie flex a través del conector de clic integrado. Por lo tanto, todo el portafolio de la tecnología de medición eléctrica clásica de imc está disponible. Por supuesto, esto también se aplica al registrador de datos CAN inteligente imc BUSDAQ flex . Se puede acoplar (hacer clic) directamente, combinando así cualquier cantidad de módulos de medición eléctricos convencionales y de fibra óptica en un sistema de medición sincronizado. Se pueden cubrir de manera flexible varias aplicaciones de medición, prueba e incluso control y se pueden integrar todos los vehículos principales y autobuses industriales.
